可変断面スイープ(単純なスイープ)の作りかた

軌道に沿って断面スケッチに厚みを付け、3D形状を作ります。
Pro/Eの可変断面スイープにはたくさんのオプションがあり、多様な形状を作ることが出来ます。 このページでは、単純なスイープの作りかたを解説しています。
Pro/E可変断面スイープ


Pro/Eスイープの作成手順

@定義の開始

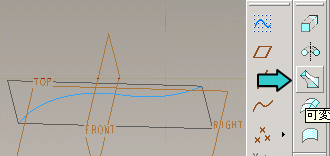

あらかじめ軌道となるカーブやエッジを用意しておきます。
軌道は滑らかで角のないように作ります。
可変断面スイープツールアイコンを押します。
Pro/E可変断面スイープ


A設定の定義

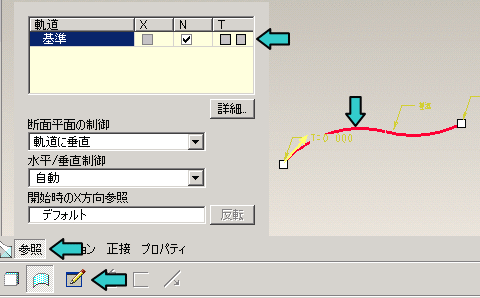

設定ボタンを押し、軌道の欄にあらかじめ用意した軌道を選択して入れます。
スケッチ開始ボタンを押し、スケッチャーモードに入ります。
Pro/E可変断面スイープ

広告


B断面のスケッチ
軌道に沿って引き伸ばす断面をスケッチします。
定義が済んだら「レ」ボタンを押します。
Pro/E可変断面スイープ Pro/E可変断面スイープ


C定義の終了
定義が済んだら「レ」ボタンを押します。
Pro/E

スイープの完成


D完成!
Pro/E可変断面スイープ

最終更新日: 2012-10-19 07:54:26
