マイコン開発の準備、パソコンとマイコンを繋ぐ

マイコンへ自作のプログラムを書き込むには、パソコンで作ったプログラムを マイコン 楽天 へ送り込む必要があります。
パソコンとマイコンが通信できれば良いわけです。
この通信方法にはシリアルケーブルを用いたR232Cという方法を用います。 (最近のマイコンはUSBケーブルで通信するものもあります)
昔のパソコンはそのためのコネクタ(COMポート)が付いていましたが、現在は もう付いているパソコンはほぼありません。

USB-シリアル変換ケーブルの設定

私のパソコンにも付いていないので、USB-シリアル変換ケーブルを繋ぐことにしました。

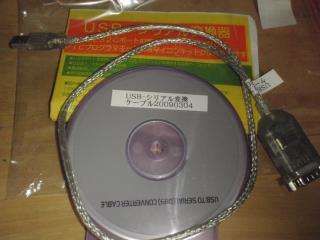

USB-シリアル変換ケーブル

広告

秋月電子通商さんで数年前に購入したものを探し出してきました。
付属のCDROMをいれ、ケーブルを繋ぐと自動的にドライバがインストールされ、使えるようになります。 便利ですね。

COMポート番号の設定

COMPORTの番号はコンピューターが勝手に割り振ります。

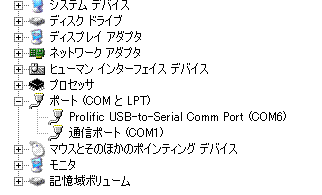

デバイスドライバを確認すると、私のパソコンではなぜか6番になっていました。
2から5はなぜか空いています。
デバイスドライバ

PCとマイコンの接続

広告

ケーブルのUSB側をPCに接続、シリアル側をマイコン書き込み基板に接続すれば、PCとマイコンが 繋がります(勿論通信するためのプログラムが必要です)。

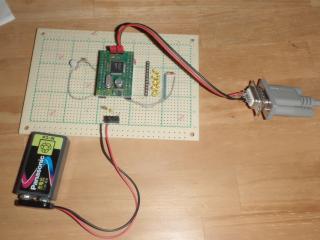

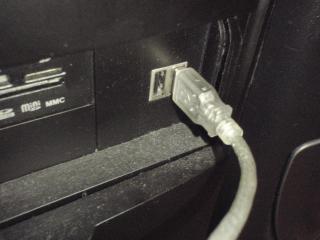

PCに接続した変換ケーブル マイコンに接続した変換ケーブル
