メンズシャツ型紙の無料ダウンロード

ベーシックなカジュアルタイプのメンズシャツの型紙です。
自分用に洋裁CADの練習も兼ねて作りました。
普通の体形のLサイズの人用です。ご自由にダウンロードしてお使いください。このページの一番下の方にPDFファイルへのリンクがあります。
洋裁CADで製図しました。

広告

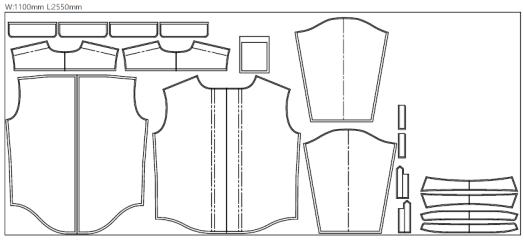

カジュアルシャツ裁ち合わせ図


特徴

デザインとしては、何の変哲もない、ごく普通のシャツです。
カジュアルタイプなので、袖山を低めにして腕が動きやすいようにしています。
前後身頃の上の部分を切り取ってつなぎ合わせ、ヨークにしました。背中側はダーツをつけず、代わりにタッグを入れています。
襟は台襟です。襟が二つに分かれている上に小さいので、この部分ちょっと作業しにくいと思います。
袖口は普通のカフスと剣ボロ(袖口短冊開き)にしています。めんどくさい場合や布地が厚めの場合は、剣ボロを省いてもよいでしょう。

サイズと用尺

上の裁ち合わせ図の通り、幅110oであれば2.6mほど必要です。
 胸囲:95cm
 背丈:50cm
 ヒップ:97cm
 袖丈:48cm
で作りました。Lサイズの男性用です。

ダウンロードファイル

カジュアルシャツ型紙配置図

A3サイズ、12枚のPDF形式です。アクロバットリーダーで読み込んで、縮尺100%にて印刷してください。
プリンターがなくても、ファイルをUSBメモリー等に入れ、コンビニのプリンターへ接続すれば印刷できます。

広告

男性用シャツ型紙、ダウンロードファイル

下のリンクを右クリックして自分のPCにファイルを保存し、
アクロバットリーダーを使って読み込んでください。
カジュアルシャツの型紙

洋裁CADについて

この型紙楽天 は洋裁CADを使って製図しています。
洋裁CADは私の作っているフリーソフトです。
他のCADと異なり、製図後にサイズやデザインを変更したり、原型型紙を差し替えて男性用を女性用に変更したりすることが可能です。
PDFファイルでなく、洋裁CADのデータファイルを公開すれば、ダウンロード後に変更ができるのですが、データの構成が悪く、ちょっと変更すると 崩れてしまうので、今回はPDF形式で配布することにしました。
CADデータを修正してうまく動くようになったら、こちらも公開しようと考えています。
また、型紙リーダーというフリーソフトも作っています。
こちらは、CADが使えなくても洋裁CADデータを用いてある程度のデザイン変更が可能になるソフトです。
型紙リーダー、ソフトは作ったけど、データが全然ないので、今後このシャツも含めて対応型紙データを作ってゆこうと考えてます。
