スズメバチ用電撃装置ショックンMについて
ショックンM→ こちら
ショックンM販売の経緯
私のミツバチの飼い方を ミツバチ科学 に掲載していただこうと思い、記事を投稿したところ、 「読んだ人が同じことをできるように考えて欲しい」というコメントをいただきました。 友達で電気店を経営されているｄａｉｉさんに相談したら、 「じゃあ作ります」と言っていただけました。こちらの趣旨も理解していただき、 回路図を公開して自作もできるようにしていただきました。
ミツバチ科学記事とショックンＭの違い
投稿記事（ミツバチ科学VOL.27-No.1）の電撃装置はショックンM よりも強力なものを改造した物について書いてあります。 使い方に若干の違いがあります。
「電圧が脈動するので．．．」と記事中にはありますが、 ショックンMは脈動が少ないです。スズメバチは片方の電線に触れるだけでは ショックを受けないかもしれません。電線はスズメバチが＋－に触れるよう配慮 して張るとよいでしょう。
電気柵の作例
記事中では蜂舎に電線を張っていますが、巣箱に張って使用する方が多いと思いますので、 巣箱楽天 用の電気柵楽天 を設計してみました（実際には作っていません）。 参考にされてください。

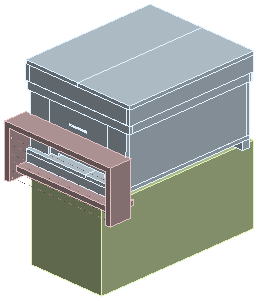

右図のように巣箱を台上に置き、電気柵を巣箱の下に敷いて固定します。
拡大するとこんな感じ。ホームセンターで売っている１×４材を使います。
カットは木取り図を持っていってお店でカットしてもらえば、正確に切ることが出来ます。
1本（１８２０ｍｍ）で1つの電気柵が作れます。3本買って2つ作ると木材が最も無駄なく使えます。
図面はココ
組立は釘ではなく、コーススレッドを使ったほうがしっかり出来ます。 穴あけはできればボール盤があれば正確に空けられるでしょう。
４１３ｍｍと２００ｍｍの板を使っていますが、 ４１３ｍｍは巣箱の幅＋５ｍｍくらいで決めます。 手持ちの巣箱の幅を測って寸法を決めてください。 作例は幅４０８ｍｍの巣箱用です。小さいと巣箱に嵌らず、 大きいと隙間からスズメバチが侵入します。
２００ｍｍは左図水色の寸法＋７０ｍｍで決めます。作例では１３０ｍｍだったので
２００ｍｍに決めました。小さすぎるとへこみからスズメ蜂が入ります。

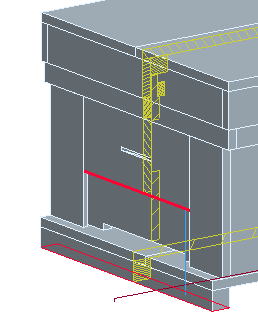

断面はこんな感じになります。電線がミツバチと触れないように注意します。
電線はステンレス針金、太さ＃２２（φ０．７ｍｍ）またはそれ以上のものを使います （＃２２ではカマキリに切られた事があります）。枠に開けた穴に＋－交互に張ります。 木材楽天 と接するところは、熱収縮チューブ等の絶縁材をかませましょう。 ストローのようなものでもうまく行くかもしれません。電線を通す穴径が図面楽天 では φ３とありますが、絶縁材の大きさで調整してください。
電線の端は端子台のようなもので固定すればショックンMと繋ぐときに便利です。
設置時期
スズメバチの来週前に設置することが肝要です。一旦覚えられてしまうと電気柵 を設置しても執拗に攻撃してきます。
