非接点充電のしくみ

接点がないのに充電の出来るしくみは、電磁調理器の原理と似ています。どちらも電磁誘導を用います。
電磁誘導とは、コイルに電気を流すと磁気が生じる、逆にコイルに磁気(磁石)を出し入れすると電気が生じる 現象です。

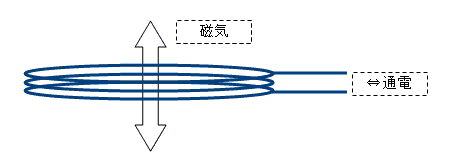

図解するとこんな感じ。

電磁誘導の原理

無接点充電充電のしくみ


重要な点は、 電気→磁気 と 磁気→電気 が出来ることです。

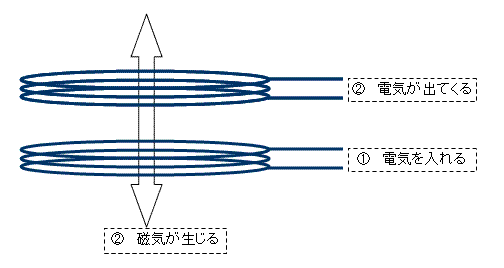

コイルを重ねて一方に電気を入れると、生じた磁気を介してもう一方のコイルから電気が出てきます。

非接触充電のしくみ

スマートフォン無接点充電充電のしくみ


この原理を用いれば、コネクタを差し込まなくても、充電したい携帯電話やスマートフォンを上に載せるだけで 簡単に充電が出来るようになります。
意外と簡単なしくみですね。

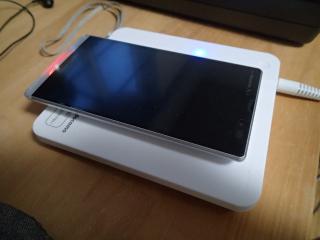

充電中のスマートフォン
