ZOZOスーツのデータを使って服の型紙を作成

ZOZOスーツで測定した寸法を洋裁CADのデータに入力して、自分にフィットした型紙を出力、この型紙楽天 を用いて服を作る方法について考えてみました。

広告


原理

型紙の製図方法はいくつかありますが、原型型紙を使った方法を用います。
原型型紙とは、着たらピッタリフィットする、チョッキのような服と考えたらいいでしょう。

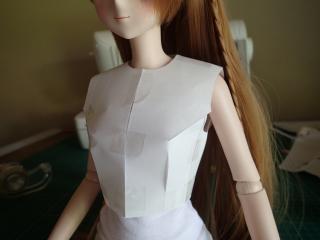

ドールに着せるとこんな感じ。
人形

図面では、左右対称なので下のように書きます。
原型型紙、型紙リーダー

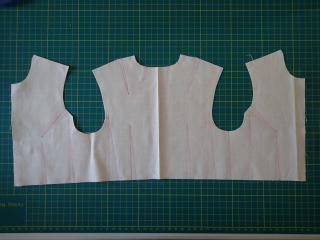

布に写して切り取るとこんな感じ。
布に原型

着る人にピッタリなので、個人ようにそれぞれ作る必要があります。
原型型紙には女性用、男性用、子供用など、たくさんの種類があります。それぞれ製図方法があり、最初にバスト、ウエスト、背丈などいくつかの数値を設定すると、その人サイズの原型型紙を描くことが出来ます。
原型の種類各種原型型紙

服を製図するとき、大きな紙の上にあらかじめ作ってある原型型紙を置きます。原型型紙からゆとりを取って服の外形線を引いてゆくと、その人に合った服の型紙を書くことが出来ます。

原型製図の書きかた

原型型紙を用いた図法では、下のような表現方法を用います。
灰色が原型型紙、青色が服の型紙です。首回りと腕まわりにゆとりをとっています。

こういう表記をしておけば、様々な体格の人に対して、同じようなシルエットの服を作ることが可能になります。

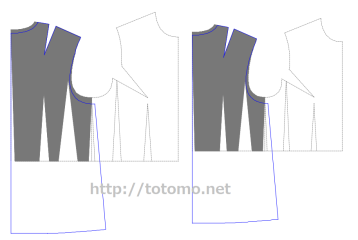

下の図は異なる体格の人に対して同じ服を書いています。
原型型紙差し替え

重ねてみると、違いがよくわかりますね。
異なる原型で製図した服

この原型を使った型紙を、洋裁CADで製図しておきます。
洋裁CADには、原型型紙を差し替えたり、サイズを変更したりする機能があります。
下の動画は、製図した服の各パラメーターを変更しているものです。


ZOZOスーツのパラメーターを取り込む

ZOZOスーツで得られた数値を、洋裁CADで描いた型紙に入れられるようにすれば、ZOZOスーツから自分サイズの服を作ることが出来るようになります。
「ZOZO対応原型型紙」モデルを作って、ZOZOスーツから得られる数値で原型型紙を作れるようにします。

このZOZO原型を洋裁CADで製図した既存の型紙の原型と差し替えれば、「ZOZO対応」へ変更が完了。

ZOZOスーツの出力データ

既存の原型型紙の製図法の欠点は、標準的な体型の人にした対応していないことです。私の場合、たまたま標準的だったので、胸囲、ウエスト、背丈の3パラメーターを入力しただけでピッタリサイズの原型型紙ができました。
なで肩の人だったり、バストの大きい人などは原型を補正しなければいけません。
これが厄介な問題。

もしZOZOスーツから得られるパラメーターがたくさんあり、様々な体格に対応した原型型紙を作り出せるのであれば、ZOZOスーツの利用は大変有益だと思います。
ではZOZOスーツから具体的にどんな寸法を得ることが出来るでしょうか...。

実際に着てみました

やっと私の手元にもZOZOスーツが届きました。6月の終わりです。
既に暑いのでなかなか着る気になれず、台風が近づいてきて雨の降る涼しい日にやっと着ることが出来ました。
計測した結果の表示が下の図。
ZOZOスーツ計測結果  ZOZOスーツ計測結果  ZOZOスーツ計測結果


たくさんの測定箇所が表示されますが、実際に上着を作るのに使えそうな寸法は、
 胸囲、ウエスト、身丈、袖丈、肩幅、首回り
くらい、従来の方法で製図するには背丈が必要ですが、表示寸法に含まれていません。
パンツを作るには、股上寸法が表示されないので、これも寸法不足です。

従来より踏み込んだ寸法は得られませんでした。しかも従来の製図法で必要な寸法が欠けています。つまり、ZOZOスーツを利用するメリットはほぼなしといえるでしょう。
スマホに表示する寸法は、パッとみて「おう、ちゃんと測れてる」と思われればいい程度のものなのでしょう、重要な寸法は故意に外しているのかなと思います。
先日、ZOZOスーツの計測結果を利用してフルオーダースーツを作る発表がありましたが、その記事を読むと、肩の角度なども計測しているようです。
スマホの画面に表示される寸法以外にも多くの寸法がスタートトゥデイ側に送信されていると考えるのが妥当ですね。
得られる情報はスタートトゥデイのためのものなので、仕方ないです。

感想

測定精度ですが、思ったより良かったです。肩幅が2pくらい長いかな、というくらいで他はメジャーで測ったものとほぼ同一。
何回も着直したうえで計測して、計測結果のばらつきがどのくらいあるか確認してみたかったのですが、結果が出るまでに何分もかかることと、スーツ着ていると肌が痒くなるので断念しました。
ZOZOスーツ限定ではないのですが、化学物質過敏症なので、新しい衣類には弱いのです。

体のアウトラインがはっきり出るので、ZOZOスーツは人体の3D計測をするときに最適かなと考えています。次回状況したときに計測を考えているのですが、この時ZOZOスーツを着用したらよさそうです。
