補正機能付き原型型紙の使いかたとダウンロード

フリーソフト、「型紙リーダー」で利用可能な補正機能付き文化式新原型型紙楽天 のデータを提供しています。印刷して個人用原型型紙として使用できます。
このページではダウンロードと使いかた、補正のしかたを解説しています。
型紙リーダー


広告

こんなことが出来ます

洋裁に使う原型型紙を、希望のサイズで製図します。標準の製図方法ではフィットしない場合、各部の寸法を調整することが可能です。
調整できる項目は...
 バストポイントの位置
 肩の傾き(なで肩、いかり肩)
 肩幅
 前身頃の高さ
の4つです。
調整した原型型紙は印刷して使用することができます。

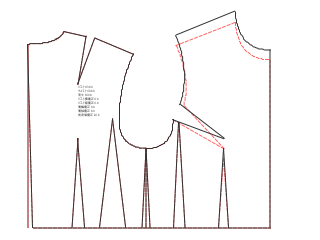

下の画像は、肩幅が広く、なで肩で、はと胸、バスト垂れ気味の場合の補正例です。
補正した原型


作業手順

大まかに書くとこんな流れで作ります。
ソフトとデータのDL
 ↓
バスト、ウエスト、背丈を入力して原型を出力
 ↓
仮布で縫って着てみる
 ↓
ピッタリなら完成
 ↓
合わない箇所があれば補正量を測って入力
 ↓
仮布で縫って着てみる
 ↓
ピッタリなら完成

ソフトウエアのダウンロード

まず、パソコンを用意します。WindowsかMacの入ったPCが必要です。
ソフトウエアはJava上で動くので、 Java 楽天 をインストールしておきます。Java8以降の最新版をインストールしてください。
Java8のインストールできない、古いパソコンでは、残念ですが動きません。
フリーソフトの「型紙リーダー」と、原型型紙データをインストールします。
こちらをダウンロードして解凍します。
kreader.jarをダブルクリックすると型紙リーダーが起動します。
MacPCの場合、初回は右クリックして「開く」を選択して起動してください。
詳しい使いかたはこちらか下の動画をご覧ください。


寸法の入力

自分の寸法を入力します。 バスト、ウエスト、背丈の寸法を入力してください。単位はoです。
入力すると、型紙は自動的に再描画されます。
極端な寸法を入力すると、エラーが起きるので、入力できる数値に制限がかかっています。
バスト 700-950
バスト

ウエスト 500-バストサイズ
ウエスト

背丈 250-500

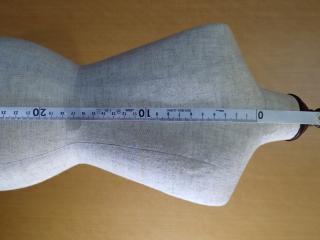

背丈

この範囲外の数値を入れても型紙に反映されません。
数値入力が済んだら印刷して、仮布に写し、縫い合わせます。

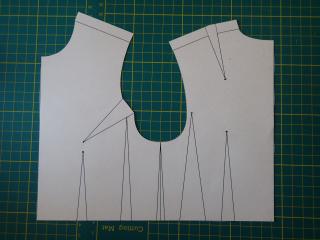

印刷した原型 裁断した仮布


着てみる

出来た原型を着てみます。ピッタリであればこれで終了ですが、合わない場合は修正しましょう。
原型を着てみる

修正方法は以下のように行います。

バストポイントの調整

バストの頂点と、胸ダーツの始点を合わせます。

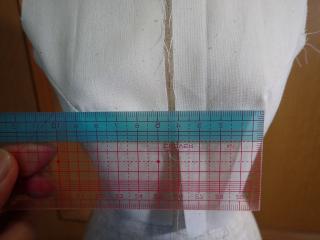

横方向は、ダーツ頂点間とバスト頂点間の差を測ります。鳩胸で、差が20mmあれば20を入力します。

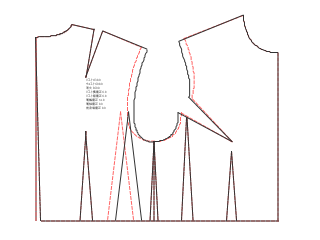

バスト補正 原型はと胸補正

縦方向は、ダーツ頂点とバスト頂点の差を測ります。乳房が垂れ気味で10mm差がある場合は、-10を入力します。

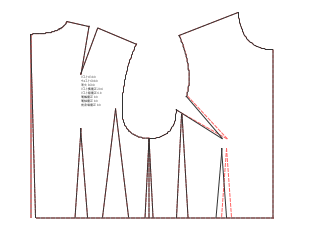

原型バスト高さ補正

肩の傾きの調整

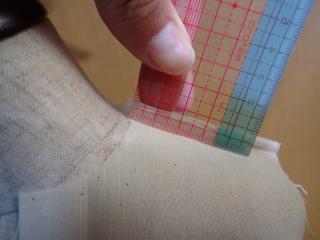

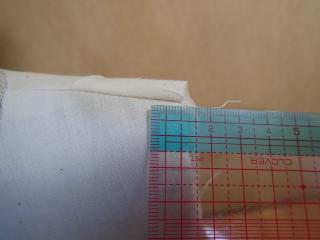

なで肩の場合、肩で余った布をつまんで、余った量を入力します。
10mm余っていれば、10を入力します。

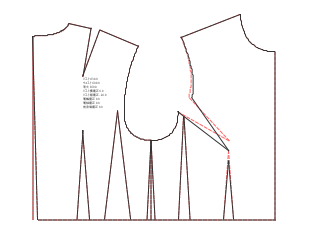

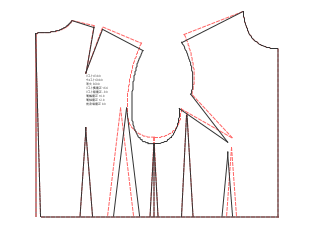

原型なで肩補正 原型なで肩補正

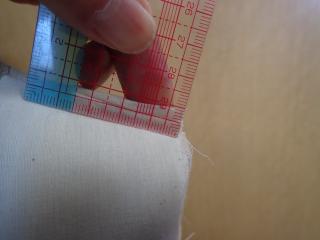

いかり肩の場合は、首元が余るので、同様に余った量を測って入力します。
10mm余っていれば、-10を入力します。
原型いかり肩補正

肩幅の調整

原型側が広すぎる場合、10o余っていれば-10を入力します。
10mm足りない場合は、10を入力します。

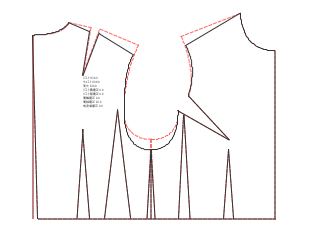

原型肩幅補正 原型肩幅補正

前身ごろの高さ調整

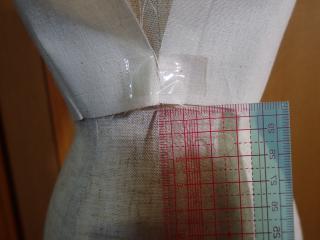

へその部分が浮き上がってしまう場合、10o浮いていたら10を入力します。
10mm余っていれば-10を入力です。
原型前身頃補正 原型前身頃補正

確認する前に、背中側の原型裾がウエストライン上にあるかを確認しておきます。ずれていれば背丈を修正します。

洋裁CADでの原型利用

洋裁CAD用のデータもあります。こちらには原型展開機能も付けました。
作った原型を既存の服データの原型と差し替えるだけで、服を簡単に自分サイズに変換することができます。
原型型紙CAD展開

最終更新日: 2018-06-04 14:46:06
