【日本ミツバチ】重箱式巣箱の図面

日本ミツバチを飼育するための巣箱の図面集です。自作するときに描いたものです。
自分で作ってみたい方は参考にされてください。

広告

図面楽天 通りの巣箱楽天 を作ろうとすると、何種類かの電動工具が必要になりますので、ご注意ください。
巣箱の各部の機能についてはこちらを参照ください。こちら
この巣箱を販売していますこちら※終了しました
巣箱を自作して日本ミツバチ楽天 飼育を楽しむ人が増えればと考えています。

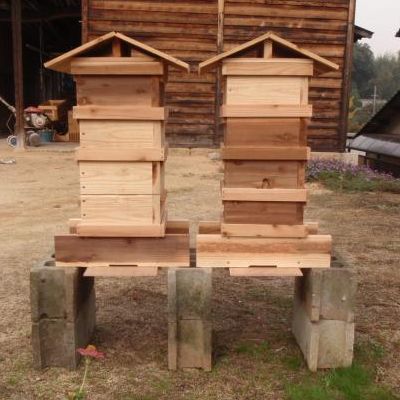

完成すると、こんな巣箱になります。
日本ミツバチの巣箱


日本ミツバチの巣箱 図面集

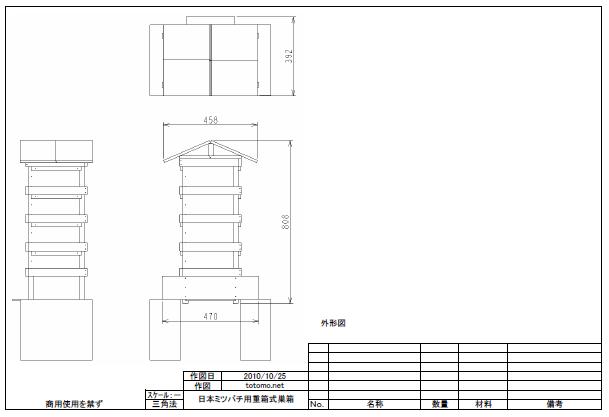

組立図、完成寸法
日本ミツバチの巣箱の図面

各部の名称
日本ミツバチの巣箱の図面

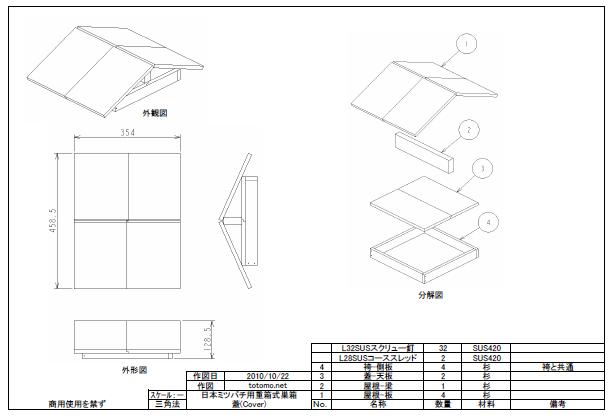

屋根
日本ミツバチの巣箱の図面

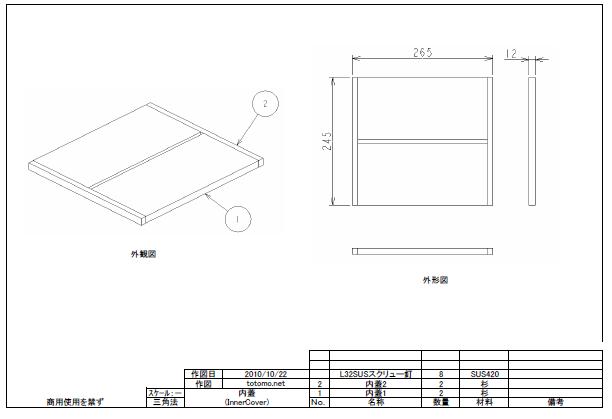

内蓋組立図
日本ミツバチの巣箱の図面

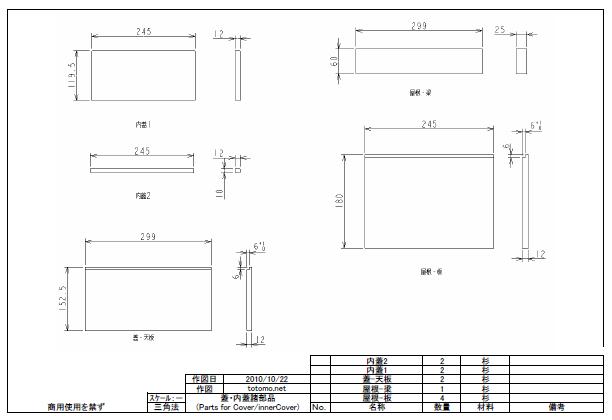

屋根楽天 ・内蓋部品図
日本ミツバチの巣箱の図面

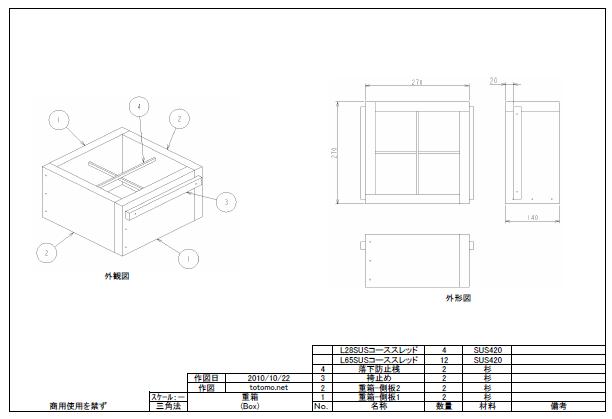

重箱組立図
日本ミツバチの巣箱の図面

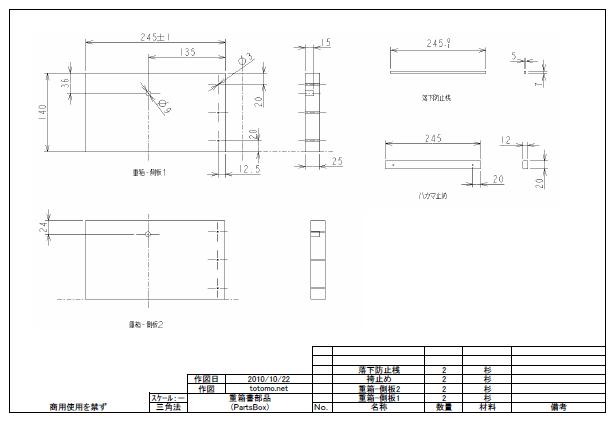

重箱部品図
日本ミツバチの巣箱の図面

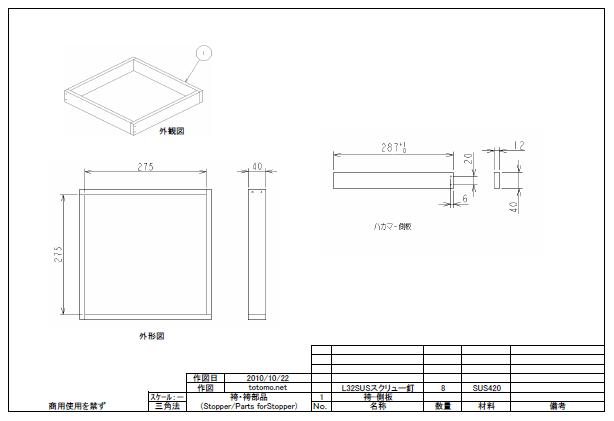

袴組立図・部品図
日本ミツバチの巣箱の図面

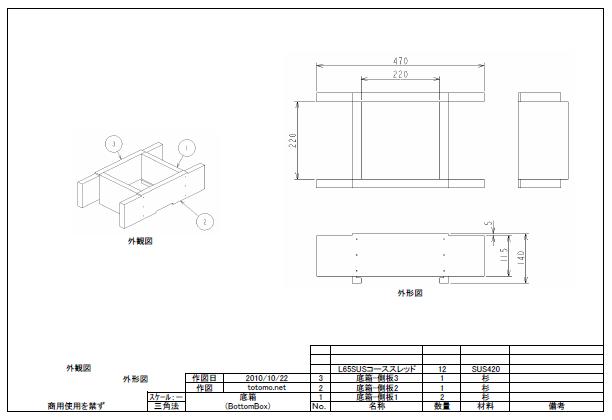

底箱組立図
日本ミツバチの巣箱の図面

広告

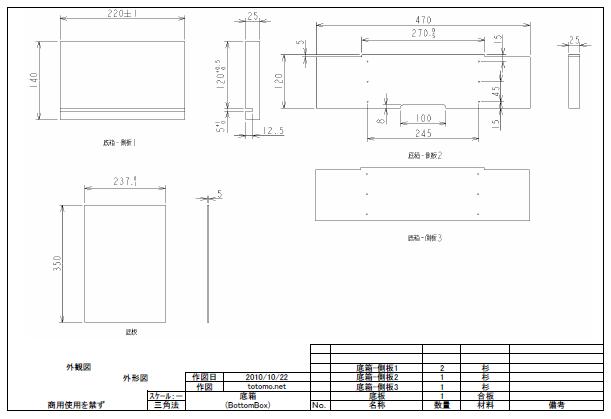

底箱部品図
日本ミツバチの巣箱の図面


巣箱図面のダウンロード

下のリンクを右クリック、「リンク先を保存」でご自身のパソコンに保存してください。
図面はアクロバットリーダーで表示、印刷できます。パソコンにインストールされていれば、 ファイルをクリックするだけで表示されます。
表示できない場合は、アクロバットリーダーをインストールしましょう。フリーソフトです。

PDFファイル


後日、ネットで検索してみると、意外にたくさんの人が作られており、驚きました。
ありがとうございます。
