ウエストポーチ型紙の作りかた

普通のウエストポーチを作りました。
型紙を自分で設計したので、製図のしかたを紹介します。
今回作った型紙楽天 のダウンロードもできるようにしてあります(このページの下のほう)。
完成したウエストポーチ 完成したウエストポーチ

広告


型紙の作りかたと手順

CADを使って製図します。

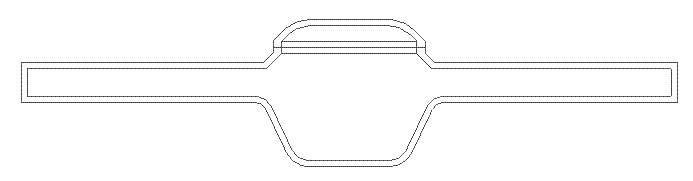

まずは下書き

上の凸はチャックのつく部分。下の凸はポケット部分になります。
全体の幅は自分のウエストサイズより200mmほど長くしておきます。

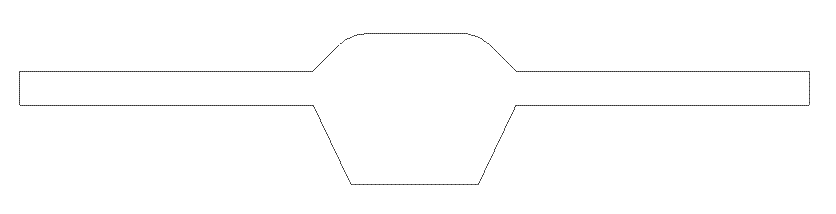

下書き

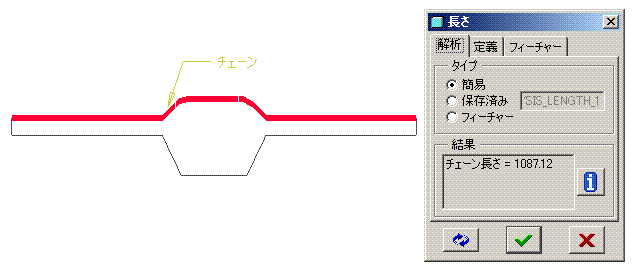

長さの確認

端から端までの長さは1050mmで書いたのですが、線の長さは戸津の部分だけ長くなり、1087mmでした。

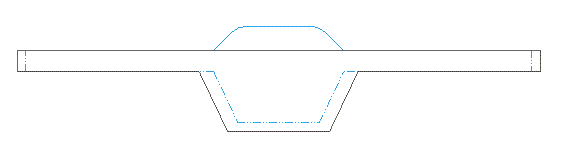

型紙長さの確認

表布の製図

ポーチの表布を描きます。
全体の長さは、上の線長に合わせて1087mmにします。ポケットの部分は下書きより大きめに作図。 表布型紙

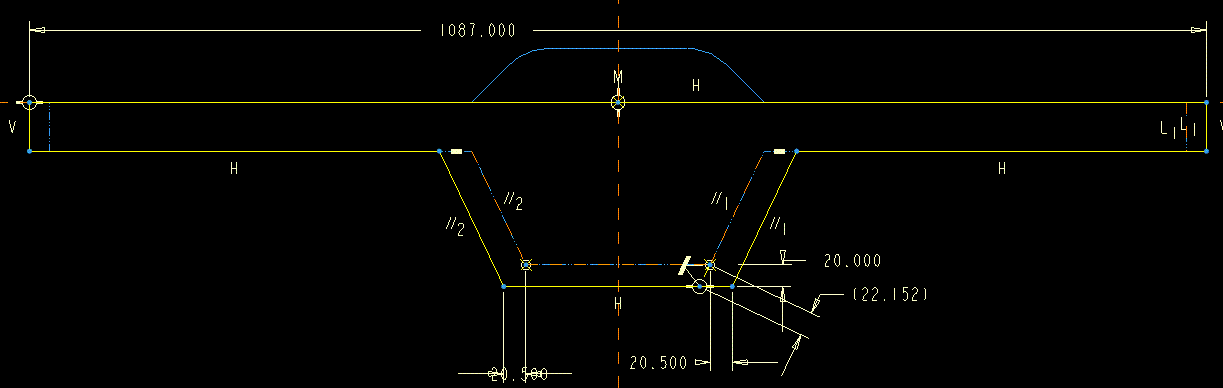

図を書いたら、2つの寸法値をメモしておきましょう。下の図の、 20.5mmと22.152mmです。この寸法はダーツを入れる際に使います。

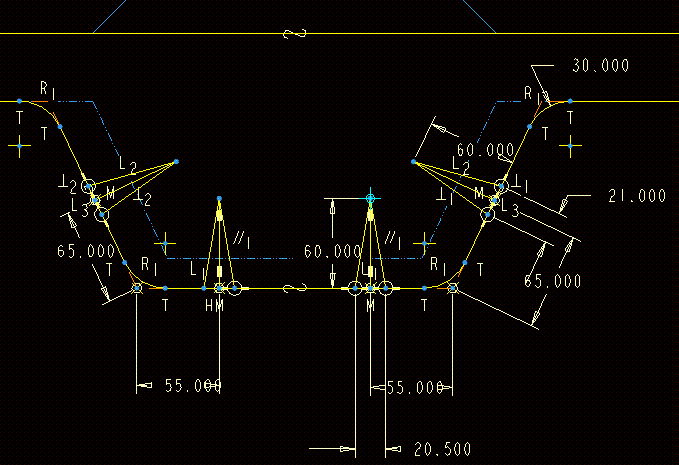

表布寸法

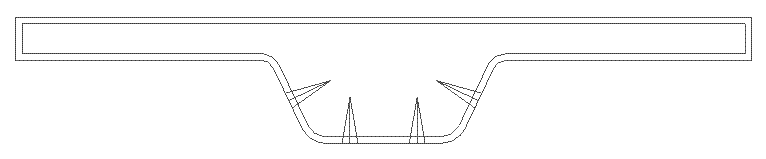

角を丸めて、ダーツを書きます。
今気づいたのですが、ダーツの幅22mmで作ったつもりなのに、なぜか21mmになってしまってます。
このくらいは誤差のうちでしょう。というか、もう作ってしまったし。
ダーツの追加

10mm幅の縫い代を追加して、表布の型紙図面完成。
ウエストポーチの型紙


裏布の製図

次に裏側の布の製図をします。

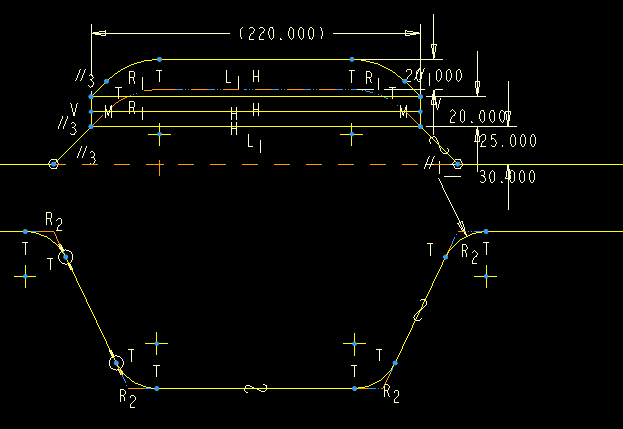

上の凸部分はチャックが付くので、切り取り線と縫い代を割り込ませます。
チャックは長さ200mmのものをつけるので、切り取り線の長さは220mmとりました。
200mmくらいないとスマートフォンなどが入れづらいです。
チャックの縫い代

角を丸めて、全体に縫い代を追加したら、裏布型紙も完成。
パターン

広告

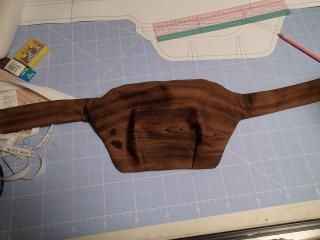

完成したウエストポーチ

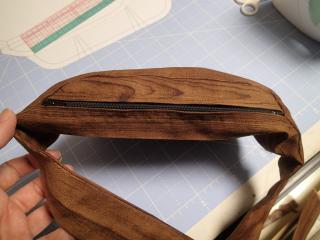

完成した自作のウエストポーチ楽天 です。
材木柄の布を使っています。
スマートフォンと財布と小銭入れを入れてちょうどいいサイズ。なかなかよくできました。
帯の中にはズボン用のインベルを通しています。
パターン 完成したウエストポーチ


型紙のダウンロード

今回作った型紙を下に置きましたので、使いたい方はご自由にダウンロードされてください。
PDF形式のファイルなので、アクロバットリーダーで読み込んで等倍で印刷します。
A4サイズとA3サイズのファイルがあります。A3プリンターをお持ちの方はA3で出力したほうが 貼りあわせる手間が少なくなります。

ウエストポーチ型紙(裏)A4サイズ
ウエストポーチ型紙(裏)A3サイズ
ウエストポーチ型紙(表)A4サイズ
ウエストポーチ型紙(表)A3サイズ
