キャスケット型紙の設計方法と型紙ダウンロード

キャスケットの型紙自作方法、ネットを調べてみると、解説しているページが無いようなので、型紙楽天 の設計のしかたを書いてことにしました。
型紙のダウンロード用PDFファイルも置いておきます。

広告


型紙設計の準備

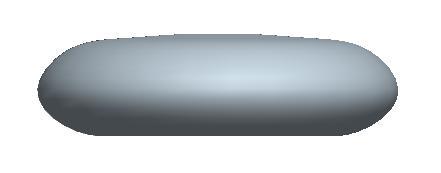

6枚はぎのキャスケット楽天 を作ります。こんな形状。3次元CADで作りました。
6枚はぎキャスケット

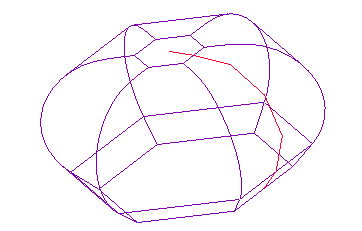

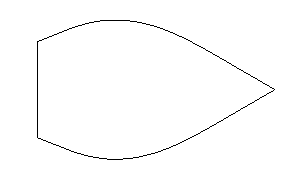

型紙はこんな葉っぱのような形をしています。
6枚はぎキャスケット型紙

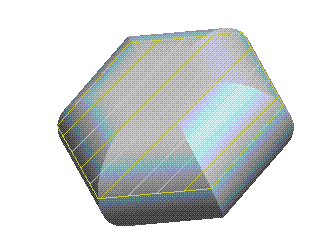

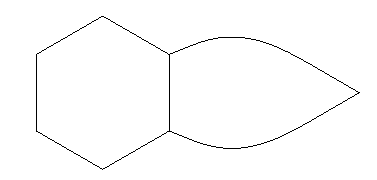

6枚をつなげるので、底の部分の形状は6角形。キャスケットのどの高さで切っても断面は6角形になります。
6枚はぎキャスケット型紙 6枚はぎキャスケット型紙


ではここで算数の復習。

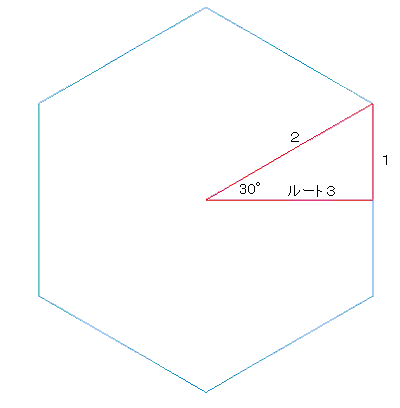

六角形の中に含まれる下の図の3角形は角がそれぞれ30,60,90度。辺の比は1対2対ルート3になります。
6角形


型紙の製図

まずはシルエットを書きます。図の赤い部分です。
キャスケット断面

下図のx1は頭の周長から決まります。周長÷12×ルート3です。
周長=6角形の各辺の合計なので、3角形の比1の辺の長さは周長÷12。
x1は三角形の比ルート3の辺に相当するのでこの計算式になります。
それ以外の寸法は自由に決められるので、好みの形状を方眼紙に書いて、寸法を測るのが良いでしょう。
キャスケット断面

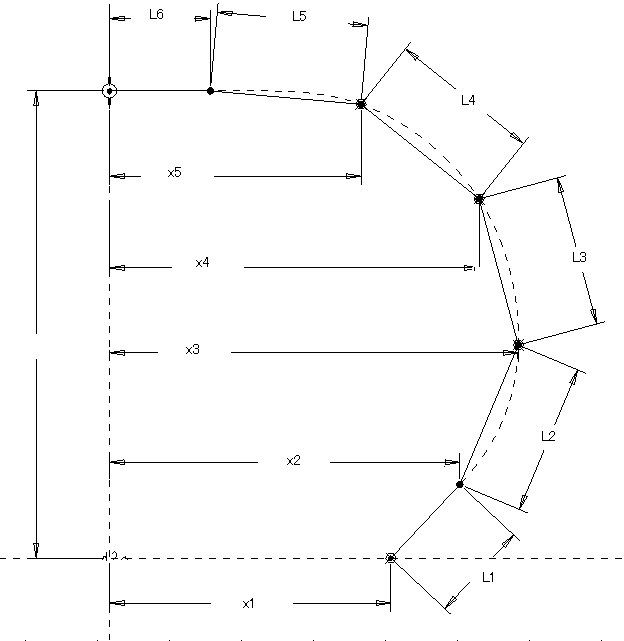

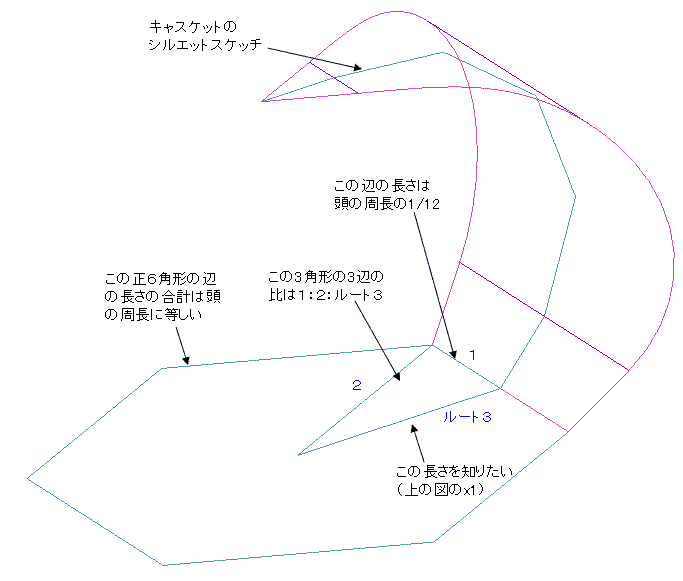

x1の計算のしかたを図にすると下のようになります。
キャスケットのパターン作り方


広告

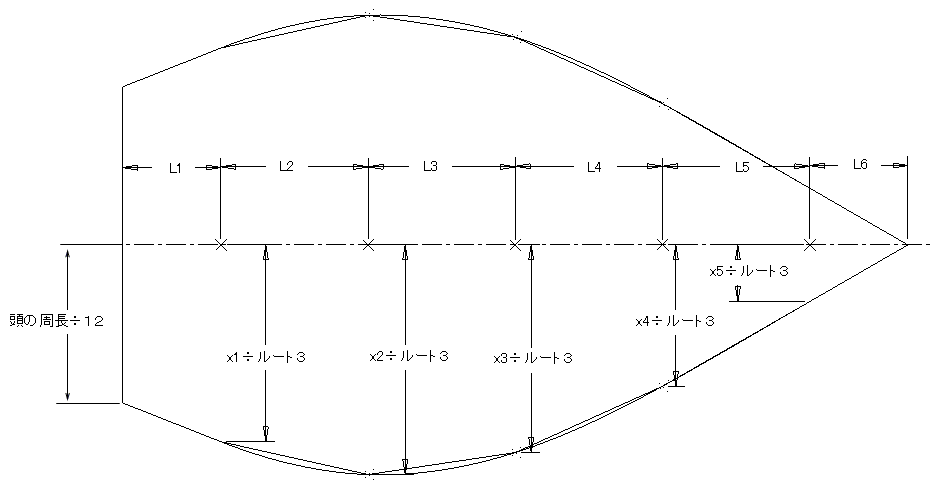

シルエットが描けたら、今度は型紙のためのパターンを書きましょう。
2つ上の図の寸法xとLを使って書いてゆきます。Lをルート3で割るのはなぜかというと...
これもさっきと同じ3角形の辺の比からの計算です。
ちなみにルート3は1.73くらいなので、Lの寸法を1.7で割ればほぼOKでしょう。
キャスケットの型紙作り方


滑らかな線で各点を結べば、下のようなきれいな型紙が出来るはずです。 「自分好みのキャスケットを作ってみたい」と思われる方はぜひ参考にしてください。
6枚はぎキャスケット

同じ考え方で8枚はぎの型紙も設計楽天 することができます。

キャスケット帽子型紙ダウンロード

上の方法でいろんなシルエットの型紙を作ってみました。
興味のある方がダウンロードして使ってみてください(無料です)。
型紙はわたし用に頭周り58cmで作ってあります。拡大/縮小コピーで好みの大きさにできます。
下がコピー倍率と頭周りの関係を示しています。型紙中に長さ100mmの線が引いてあるので、印刷後、正しい縮尺になっているか確認してみてください。
図中、内線が型形状、外線は10mmの縫い代になっています。
型紙のファイルはPDF形式です。アクロバットリーダー(無料)を利用すれば閲覧、印刷ができます。
ツバの型紙は用意していません(後日追加の予定)

62 cm 106.9 %
60 cm 103.4 %
58 cm 100.0 %
56 cm 96.6 %
54 cm 93.1 %
52 cm 89.7 %

キャスケット型紙1

キャスケット型紙ダウンロード:シルエット1
上の作例と同じサイズの型紙です。


キャスケット型紙2

キャスケット型紙ダウンロード:シルエット2

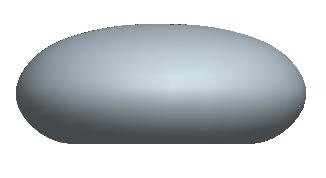

ちょっと扁平なキャスケット。


広告

キャスケット型紙3

キャスケット型紙ダウンロード:シルエット3

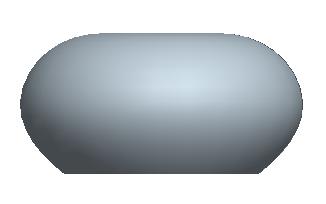

思いっきりつぶしてベレー帽風のキャスケットにしました。


キャスケット型紙4

キャスケット型紙ダウンロード:シルエット4
このくらいが普通のキャスケットかなと思います。


キャスケット型紙5

キャスケット型紙ダウンロード:シルエット5
ちょっと頭の高いキャスケット。


形状をアレンジしたい場合は、印刷した型紙の直線を少しずらせば、大きな変更でなければできるでしょう。
お好きな生地を使って作ってみてください。自作の服と生地を合わせると、とても面白くなると思います。

無償の3D-CADで型紙設計

上の記事は数年前に会社の3D-CADを借りて作成した3Dモデルともとに書いています。
現在では無償の3D-CADが提供されるようになっていて、個人でも(頑張って覚えれば)3次元CAD楽天 を利用できるようになりました。
帽子の型紙を3次元CADから直接作成することも、一応できます。
ただし、現状では誤差が多すぎるので、大体の形状を3D-CADで作り、2次元CADで整えるという方法で個性的な帽子を作ることができると思います。
別ページでこのことを書きましたので、参考にされてください。
3次元CADで帽子の型紙を製作

最終更新日: 2017-10-16 10:15:24
