自動水やり装置の自作

自動で植物に水やりができる散水機を自作しました。作り方を説明します。
以前からシンビジュームを育てたかった私。しかし、シンビジュームは毎日の水やりが欠かせません。 単身赴任の身では栽培は無理。
そこで自動で水を撒く装置を作ることにたのです。 単身赴任ではなくても、例えばゴールデンウィークで数日間家を空けるときなど、自動水やり器があれば安心して旅行に出かけられます。

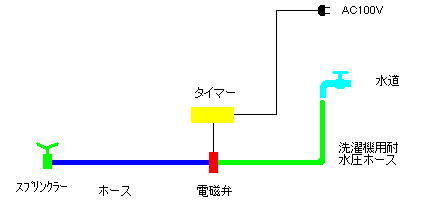

 装置の構成は下のような感じ。

自作水やり器の部品構成

自作水やり器の構成

広告
 工作のポイントは電磁弁です。これを探して大阪、日本橋の電気街を1日歩きました。 (後に雑誌「トランジスタ技術」誌の広告で通販されているのに気付きました)。
購入しなくても廃棄する全自動洗濯機があれば、そこから取り出す手もあります。
手に入れた電磁弁はAC100Vを流すとバルブが開く仕様だったので、 タイマー経由で好みの時間に通電し、散水するようにしています。
 タイマーには家に転がっていたテレビやステレオ用のタイマーを使いました。
 10年くらい前のものなので今では入手出来ないかもしれません。これはそのうち、  マイコンと取り替える予定です。
 水道と電磁弁の間を全自動洗濯機用の耐圧ホースを繋いでいます。
 最初は普通のホースだったのですが、電磁弁閉時に水圧がかかってパンパンに膨れたので  取り替えました。電磁弁とのネジピッチが合わなかったのに強引に取り付けたので、  今でも少しずつ水漏れしています。
水量は水道蛇口で調整していますが、間違って触ってしまいやすいので、 電磁弁とホースの間に絞り弁を追加しようかと考えています。

自作水やり器の外観

タイマーと電磁弁は屋外の箱の中に入れてあります。

自作水やり器の中身

箱の中身はこんな感じ。電磁弁は2つありますが1つは未使用。
箱は心地良いのでしょう、カエルや蜂が入ってしまうため、タイマーはナイロン袋に入れて保護してあります。

自作水やり器の使用状況

水やりの様子

スプリンクラーの周りはこんな感じ。蘭の他に色々な植物が取り囲んでいます。
ポットに種まきして周りに並べておくと次の週末にはそろって発芽してくれるので大変便利です。
今年(2000年)の春は毎週少しづつトウモロコシのポット苗を作って植えつけ、 長い間トウモロコシを楽しみました。

凍結、破損して漏水

2001/3/24 そろそろ種まきの季節だし、 自作のの 自動水やり 楽天 装置を動かそうと装置に水を通したところ、 なぜか大量の水漏れ。調べてみると...

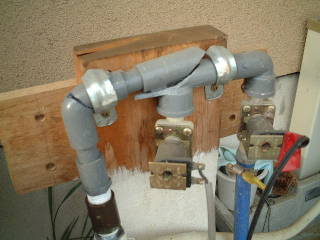

壊れた自作の自動水やり器


あ!こ、壊れている!。冬の寒さででパイプが凍結し、破裂してしまったようです。
そういえば水抜き、忘れてた。あ〜あ。急いでホームセンターへ行き、修復する部品を買ってきました。
「自動水やり装置Ver2」と名づけました。

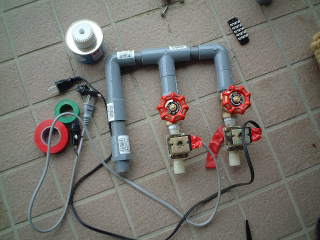

自作の自動水やり器の配管

直した配管。電磁弁の前に流量調整弁をつけて推量調整をしやすく改良しました。
水道からのホースとの取り合いねじのピッチが合わず、水漏れしてましたが、 これもピッチのあったものに交換。前装置の欠点を一掃しました。

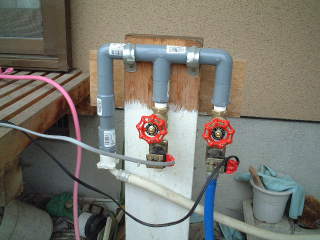

自作の自動散水装置

固定したところ。う〜ん、なかなか良い出来ですな。

広告

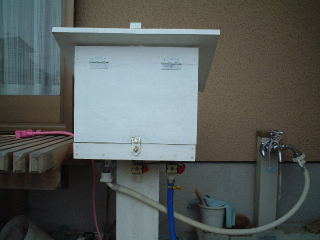

自作の自動散水装置

保護箱をかぶせて出来あがり...ん!?...で、 電磁弁が箱からはみ出している。ま、いいか。
また今度壊れた時に直そう。

最終更新日: 2016-10-20 05:13:15
