ファイルフォーマット:STL形式

stl形式のファイルフォーマットは、主に3次元プリンターのデータ入力用として使われるものです。
3次元モデルを小さな3角形の平面の集合で表します。

広告

stl形式で示す3次元モデル

ではstl形式で表現される3Dモデルを見てみましょう。
球の3Dモデル(左)をSTL形式で保存すると、右のようになります。

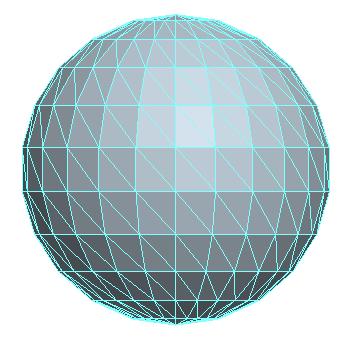

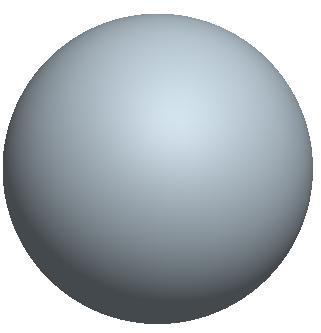

球の3Dモデル STL形式の3Dモデル

球がたくさんの三角形の平面で置き換えられています。
平面の数は、もちろん設定することができます。

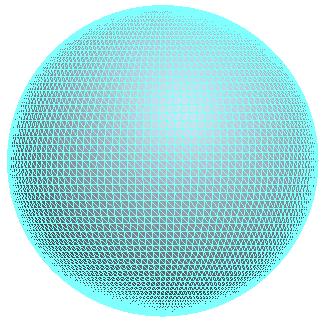

下の図くらい細かければ、ほとんど球ですね。
STL形式の3Dモデル

「それでも球じゃない」と思うかもしれませんが、3Dプリンターはあまり細かい形状を作れないので、 正確な球自体作れません。
3角形を小さくすれば正確な形状が表現できますが、その分ファイルが大きくなります。
また、細かすぎても3Dプリンターで表現できる以上に細かくても意味がありません。
3Dプリンターの性能に合わせて3角形の大きさを決めて保存するとよいでしょう。

3Dモデルのファイル形式

せっかくなので、よく使われる3Dモデルのファイル形式を書いておきましょう。
IGS形式、STP(step)、x_t(パラソリッド)形式:よく使われる共通ファイル形式。会社間でデータをやり取りするときに使います。
3D-PDF形式:PDFの3D版
STL形式:3Dプリンター出力用

最終更新日: 2013-07-08 20:53:17
