ブドウ棚を組み立てました

自分で設計したブドウ棚を組み立てました。このページではブドウ棚楽天 を組み立てる手順を書いています。
単管や継ぎ手などの部品を、だいぶ以前に買ってあったのですが、組み立てる時間がなかなか取れず、やっと完成しました。

広告

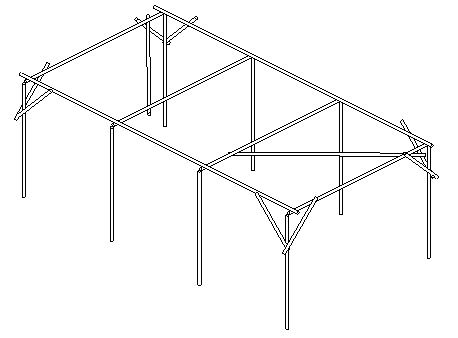

単管を使った棚

ぶどう棚の設計

この棚の設計楽天 は他のページで書きましたのでリンク先をご覧ください
単管 楽天 や継ぎ手の紹介はリンク先に書いてあります。 ブドウ棚を設計しました

ぶどう棚の組み立てかた

計画では半分組み立てて、一部の継ぎ手を緩めておき...

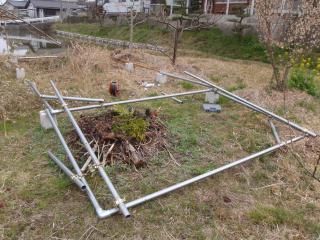

組み立て中の葡萄棚

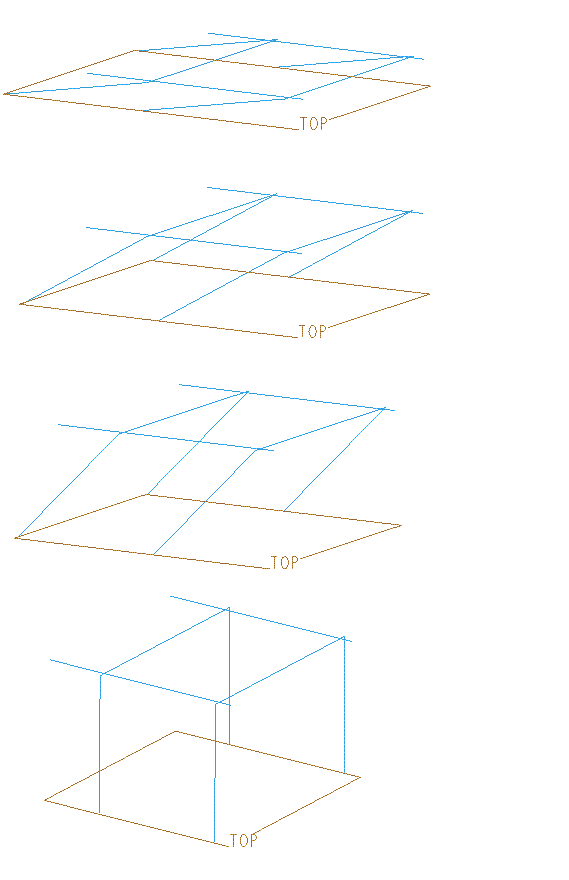

下の図のように寝かせた状態から徐々に立ち上げるつもりだったのですが...
葡萄棚の組み立て手順


大失敗でした!
2人で作業したのですが、思いのほかぐにゃぐにゃしていて立ち上げ中に崩壊してしまいました。
4人でそれぞれ1本の柱を支えて作業を行えば、可能だと思います。

実際のぶどう棚の組み立て方

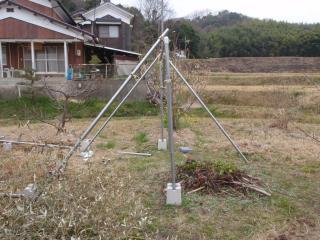

気をとりなおし、支柱を2本ずつ立てる方法に変更しました。
二人ならこれで立てることができます。
組み立て中の葡萄棚

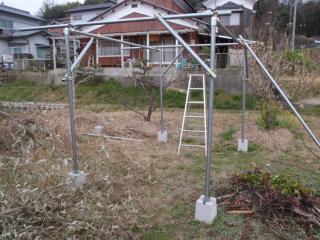

4本立てたところ。これで安定しました。
組み立て中の葡萄棚

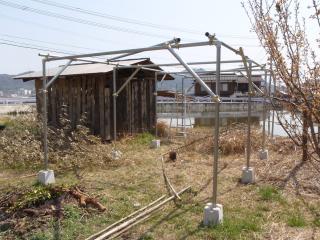

8本の支柱を立ててほぼ完成。3×6mほどの大きさです。
ほぼ完成したぶどう棚


最後に竹を横に載せ、葡萄を這わせて完成!
実は葡萄は3年くらい前に植えていたのですが...棚がないので地面を這っていたのです。

広告

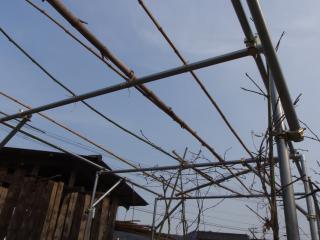

完成したぶどう棚


2/3くらいスペースが空いているので、藤を植えました。キューイフルーツも植えようと思ってます。
ぶどう棚だけでなく、藤棚、キウイ棚でもあります。


その後のぶどう棚

2015年3月31日追記です。

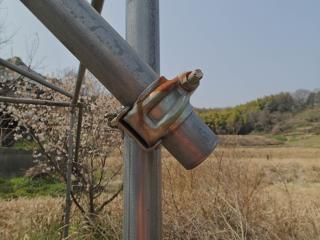

作ってほぼ5年経ちました。当初は数年でサビだらけになるかなと思っていましたが、 まだまだ大丈夫です。亜鉛メッキ、強いですね。継ぎ手が錆びはじめてますが。

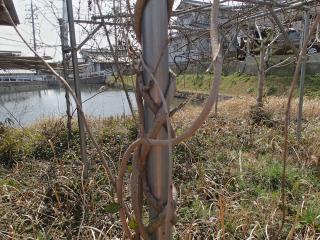

単管とフジ 単管のさび

最初にあったブドウは枯れてしまい、現在は藤が巻き付いています。
2018年3月

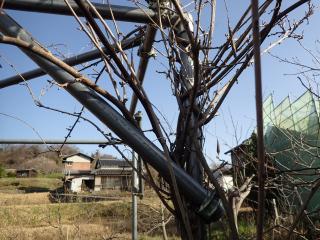

フジががっしりと巻き付きました。

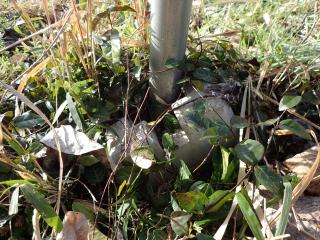

基礎のコンクリートが傾いてしまっています。畑に置いただけなので、仕方ないですね。
単管に巻き付いた藤 傾いた基礎コンクリート

8年経過しましたが、単管はまだほとんど腐食していない状態です。
