天体写真用冷却CCDカメラの製作(CCDの制御 回路編)

 CCDをマイコンで動かします。まずは回路を作ります。

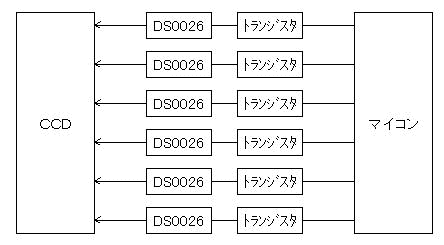

  マイコン 楽天 から出力される信号は5Vですが、 CCDを動かす信号は電圧が違うので変換してあげる必要があります。 非常に大まかだけど、下のような感じで信号を伝えます。

トランジスタは信号を増幅させるためのもの。DS0026という素子は電圧を変換するためのもの。 実際にはこれにたくさんの抵抗やらコンデンサがつくことになる。

 この部分の回路はCCDCOOKBOOKに載っているとおりに作りました。

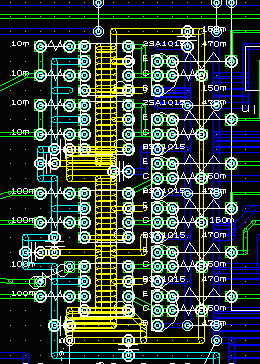

  基板上に書いたこの部分のパターン。右側のマイコンから信号が入り、 変換された後左側のCCDへ送られる。

最終更新日: 2003-01-31 00:00:00
