天体写真用冷却CCDカメラの製作(電源部の作成)

定電圧をつくる

 マイコンを動かすには5V、CCDを動かすためには、12Vと2.3Vと−2.5Vと−9.5が必要になる。この部分の回路も基板の上に載せておこう。

 かなり大雑把だけど、下図のように-15V、GND(0V)、+15Vをつかって希望の電圧を作り出す。

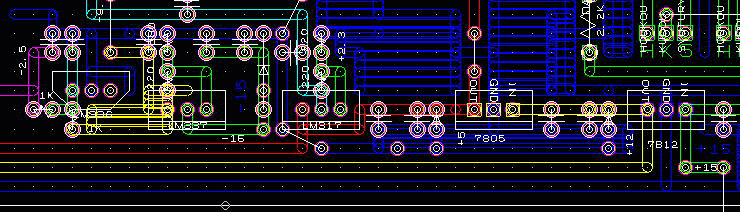

 基板上にはこんな感じでパターンを引きました。

最終更新日: 2003-01-22 00:00:00
