型紙を自作してみました

※※ この下には見苦しい画像があります。見たくない方は閲覧をご遠慮ください ※※

仕事も一段落してきたのでまた服でも作ろう。そろそろ立体裁断を してみたいな。でも人の作った型紙を使うのは嫌。
なので、3次元CADを使って型紙楽天 作りをしてみました。
まずはパンツだけになり、1mの物差しを持って写真撮影。正面と側面を撮影します。

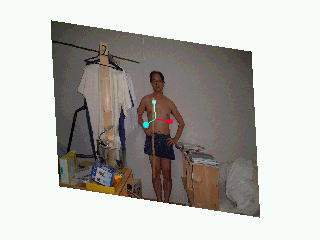

撮影した画像を3次元CADのかそう空間内に貼り付け。
え!?見苦しい? だから言ったじゃないですか。
3DCADで型紙つくり

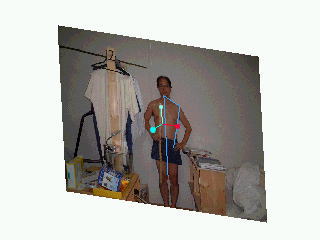

基本的な線を入れます。 3DCADで型紙つくり

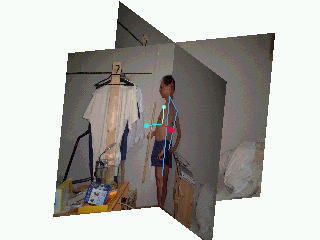

側面も貼り付け。手にもった物差しが仮想空間内でも1mになるように調整します。
3DCADで型紙つくり これで仮想空間上に「ともさん」を置くことが出来ました。
このともさんに服を着せてあげます。


まずは袖口を作成。ただの服ではつまらないので、あえて和服風の形を作ります。
3DCADで型紙つくり

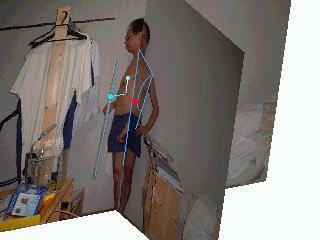

カーブを繋げて服の輪郭を作ります。
3DCADで型紙つくり

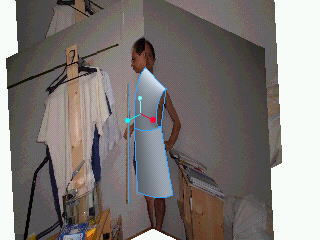

サーフェースを張りました。
これでパソコンの中のともさんも服を着ました。 3DCADで型紙つくり

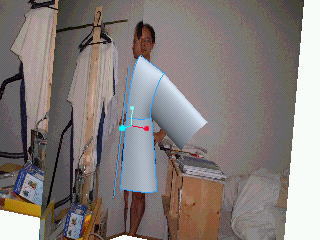

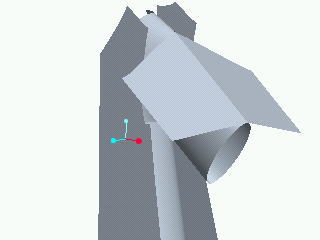

袖を作成。
3DCADで型紙つくり

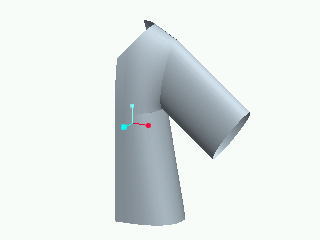

こんな感じに完成。(左側だけです)
3DCADで型紙つくり


曲がったサーフェースを平面で近似
3DCADで型紙つくり

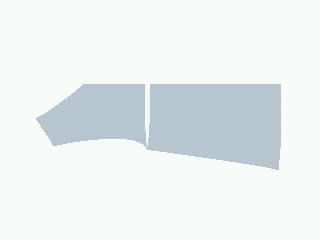

平面を他のファイルにコピーして型紙の素が出来ました。 図は前身頃です。
3DCADで型紙つくり

とりあえず今日の作業はここまで。 このあと型紙を仕上げてプリントアウトしたいと思います。 初めてなので1/2サイズのものを試験に作ってみようかなと思っています。


つづく...
