足の形状を3D化して型紙を作る

ミシンの注文も済んだし、「さて、何を作ろうかな」いざ考えてみると迷ってしまう。まずは型紙を設計しなければならないなと思ったのですが...

広告

ネットをいろいろ探しても設計楽天 の仕方が書いてない。「型紙楽天 ダウンロード出来ます」ってサイトはあるのですが。
もしかして、型紙って既製品をちょこっと変えて使うの???
物の設計を仕事にしている私には、型紙も設計しなければ自分で作った気がしません。
そこで、型紙を考えてみました。まずは下半身(ズボン用)から。

寸法カード まずは自分で自分を測ります。裸になって測りました。万が一でも誰かに見られたら恥ずかしいので 部屋にカギをかけて測りました。

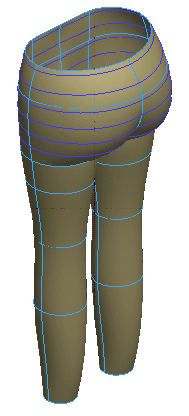

下半身3Dモデル で、これを基にパソコン上で3次元モデルを作成
なんだか気持ちわるい
お尻の部分に一定高さごとに線を引き、この線の長さを計測。

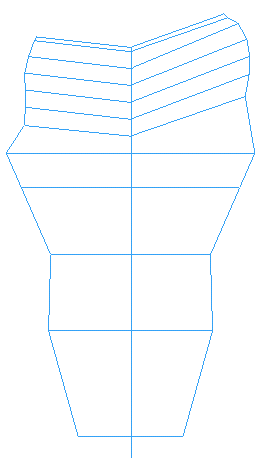

下半身開き 計測した長さを基に、平面に戻してみました。 私を腰の位置で半分に切り、さらに左右に分けて皮を剥いで広げるとこんな平面になります。 表面を向いていると考えると、左下半身になります。左側は前、右側は後ろになります。
まん中のまっすぐな線で分けると、右が前身頃、左が後身頃になります。まっすぐな線は 実際にはカーブさせたほうが良いみたいです。
うーん、なんだか判ってきたような気がする。

その後お尻の谷間とかをとって作り直して、スプラインで書いて、 それらしくしてみました。

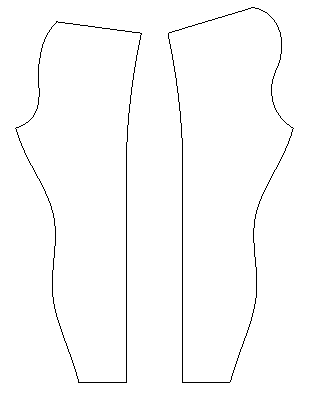

下半身開き なんだか型紙っぽくなったでしょ。これにある程度オフセットをとってあげれば 型紙の完成!!!かな。実際に作ってみないと判らないけど。
